ZWDP系列拨盘型温湿度控制器

ZWDP系列拨盘型温湿度控制器

详细说明

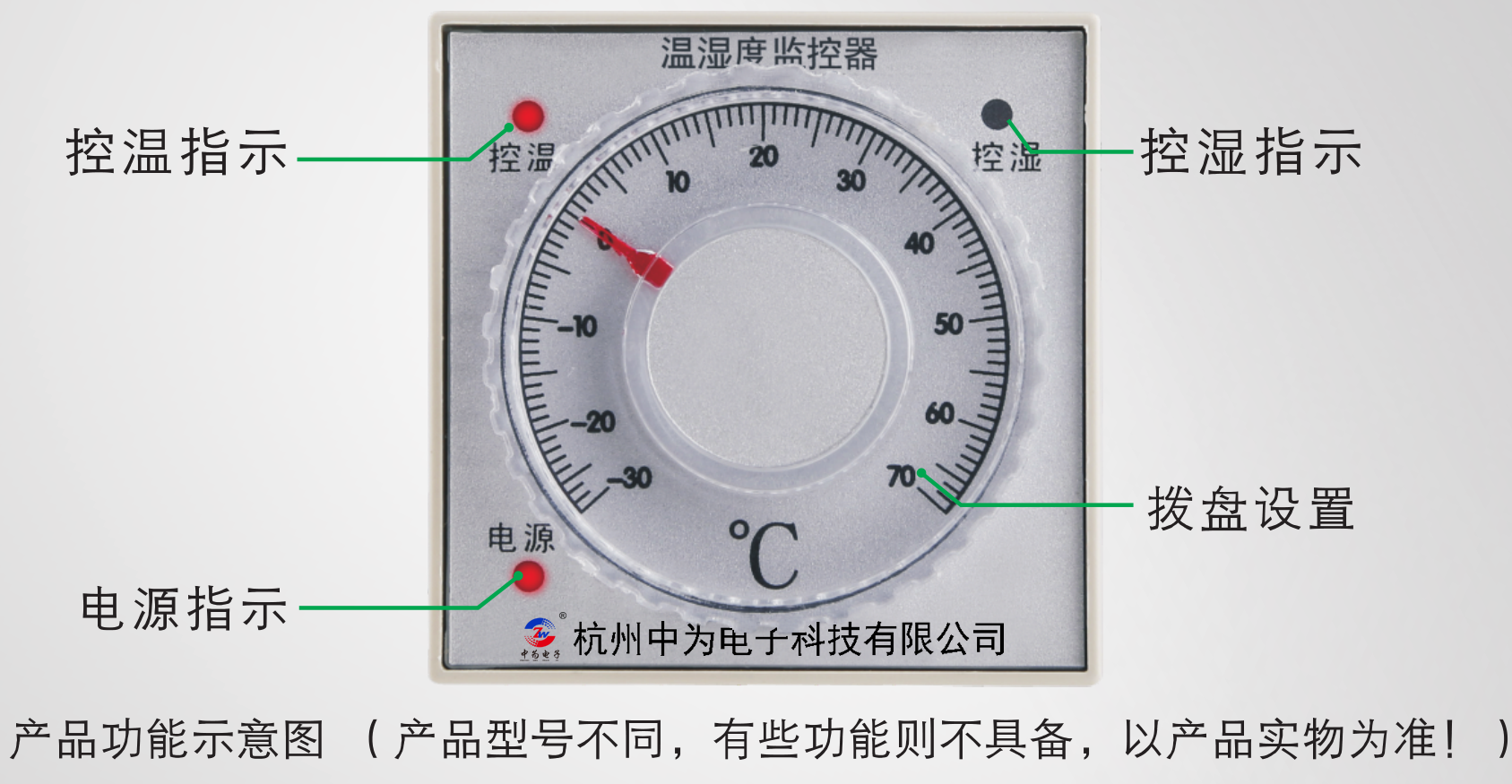

面板布局示意图




常用型号及功能:

技术性能指标:



1.工作电压:AC220V(可选AC/DC110~220V)50HZ±10%

2.控温模式:升/降温型,控湿模式:除湿型

3.工作环境:温度-10~55℃,湿度≤75%RH,功耗:≤5W

4.湿度测量范围:0~99%RH

5.主控输出:有源/无源,阻性负载,触点容量AC220V 5A

6.温度测量范围:-30~130℃(可选-50-120℃)


功能说明:

1.升温型:当测量温度值小于设置温度时,启动加热负载,当测量温度大于

设置温度加上温度回差(默认5℃)时,关闭加热负载。

2.降温型:当测量温度值大于设置温度时,启动降温负载,当测量温度小于

设置温度减去温度回差(默认5℃)时,关闭降温负载。

3.除湿型:当测量湿度值大于设置湿度时,启动除湿负载,当测量湿度小于

设置湿度减去湿度回差(默认10%RH)时,关闭除湿负载。

4.除凝露型:当测量湿度值大于88%RH时,启动除凝露负载,当测量湿度小

于75%RH时,关闭除凝露负载。

5.断线报警说明:当仪表控制加热器或风机输出时,负载没有正常工作时则

断线报警输出;

6.手动强制开启负载:在某些特定的情况下,当需要负载临时工作时,按下

手动/自动键手动指示器灯点亮,进行强制开启负载:当需要恢复自动监控状

态时再按下手动/自动键手动指示灯熄灭,监控器进入自动控制状态。



外形尺寸及安装方式:



        1、外型尺寸:72mm(宽)×72mm(高)×80mm(深)

        2、开孔尺寸:68mm(宽)×68mm(高)

        3、安装方式:面板开孔安装

      4、示意图:
